Este artículo explica cómo los sensores de densidad de gas SF₆ y los monitores de densidad utilizan la compensación de temperatura, por qué el monitoreo preciso de densidad es importante y cómo se pueden verificar los puntos de alarma para apoyar una operación segura y conforme a normativas en equipos de conmutación aislados.

Tabla de Contenidos

• Qué es la densidad del gas SF₆ y por qué es importante

• Sensores y Monitores de Densidad de Gas SF₆ Explicados

• Cómo afecta la Temperatura a las mediciones de Densidad del gas SF₆

• Cómo funciona la compensación de Temperatura en la práctica

• Puntos de Alarma y su Rol en el Monitoreo de Densidad de SF₆

• Verificación de los Puntos de Alarma para Precisión y Cumplimiento Normativo

• Equipos y Soluciones de Monitoreo de Densidad de Gas SF₆

• Consideraciones de Mantenimiento y Calibración

Qué es la densidad del gas SF₆ y por qué es importante

La densidad del gas SF₆ se refiere a la cantidad de masa de gas contenida dentro de un volumen dado de un sistema sellado. A diferencia de la presión por sí sola, la densidad refleja directamente cuánto medio aislante está realmente presente dentro de un compartimento de gas. Esta distinción es crítica porque la resistencia del aislamiento eléctrico depende de la densidad del gas, no de la presión.

En un gabinete GIS sellado, la presión puede fluctuar a lo largo del día a medida que la temperatura ambiente sube y baja. Un ambiente frío puede reducir la presión incluso cuando la cantidad de gas permanece sin cambios, mientras que temperaturas más altas pueden aumentar la presión sin proporcionar ningún beneficio aislante adicional. Confiar únicamente en un manómetro o transmisor de presión puede llevar, por lo tanto, a conclusiones incorrectas sobre el estado del gas SF₆.

El monitoreo de densidad evita este problema al tener en cuenta los efectos de la temperatura. Al determinar si un cambio de presión es causado por variación de temperatura o por pérdida real de gas, la medición de densidad del gas SF₆ proporciona una indicación mucho más confiable del estado del sistema. Esto es esencial para mantener el desempeño dieléctrico, garantizar un corte de arco eficaz y prevenir descargas parciales o fallas de aislamiento.

Sensores y Monitores de Densidad de Gas SF₆ Explicados

Un sensor de densidad de gas SF₆ está diseñado para medir tanto la presión como la temperatura dentro de un compartimento lleno de gas y convertir esos valores en una señal de densidad corregida por temperatura. En lugar de mostrar datos de presión bruta, el sensor calcula el valor de densidad de gas equivalente referenciado a una temperatura estándar, lo que permite una evaluación consistente independientemente de las condiciones ambientales.

Un monitor de densidad de gas SF₆ amplía este principio añadiendo funciones de alarma, salidas de señal y, en ocasiones, interfaces de comunicación. Estos monitores generalmente se montan directamente sobre los compartimentos de gas en equipos de conmutación aislados y evalúan continuamente si la densidad del gas se mantiene dentro de los límites operativos aceptables. Cuando la densidad cae por debajo de umbrales predefinidos, se activan alarmas de advertencia o críticas.

Los equipos modernos de densidad de gas SF₆ frecuentemente integran varios componentes en un solo dispositivo, incluyendo transmisores de presión, sensores de temperatura, indicadores de densidad y contactos de alarma eléctricos. En sistemas más avanzados, los monitores de densidad pueden interconectarse con detectores de gas o soluciones híbridas de monitoreo de gas, especialmente en instalaciones donde el monitoreo ambiental y la detección de fugas son requeridos junto con el control de densidad.

Estos sistemas son ampliamente utilizados en equipos de conmutación aislados con gas, interruptores de circuito, barras colectoras aisladas con gas y otros activos de alta tensión donde el desempeño constante del aislamiento es esencial.

Cómo afecta la temperatura a las mediciones de densidad del gas SF₆

El comportamiento del gas SF₆ sigue los principios físicos básicos que rigen la presión, el volumen y la temperatura. Cuando la temperatura aumenta, la presión del gas sube; cuando la temperatura disminuye, la presión baja. Es importante destacar que estos cambios de presión pueden ocurrir incluso cuando la cantidad real de gas en el sistema permanece constante.

Por eso las lecturas de presión estándar pueden ser engañosas en aplicaciones de equipos de conmutación aislados. Una caída de presión en una mañana fría puede parecer una fuga, mientras que un aumento de presión durante el clima cálido podría enmascarar una pérdida gradual de gas. Sin compensación de temperatura, los operadores pueden enfrentarse a alarmas falsas, intervenciones de mantenimiento innecesarias o, lo que es peor, la falta de detección de pérdidas reales de gas.

La compensación de temperatura aborda este problema normalizando las lecturas de presión a una temperatura de referencia. Al hacerlo, los sensores de densidad de gas SF₆ garantizan que las variaciones causadas puramente por la temperatura no afecten la evaluación de la densidad. Esto hace que el monitoreo de densidad sea mucho más confiable que la medición exclusiva de presión y permite que los puntos de alarma permanezcan significativos en todo el rango de temperatura operativa.

Cómo Funciona la compensación de Temperatura en la Práctica

Los sensores de densidad de gas SF₆ con compensación de temperatura se basan en la medición integrada de temperatura combinada con algoritmos internos de compensación. El sensor registra continuamente la presión y la temperatura del gas dentro del compartimento. Utilizando las características predefinidas del gas y las curvas de corrección aprobadas por el fabricante, el dispositivo calcula el valor de densidad equivalente como si el gas estuviera a una temperatura de referencia estándar.

Este proceso ocurre en tiempo real. A medida que las condiciones ambientales cambian, el valor de densidad permanece estable siempre que la cantidad real de gas no cambie. Si el gas comienza a fugarse, la lectura de densidad disminuye independientemente de la temperatura, lo que permite que el sistema de monitoreo responda con precisión.

En términos prácticos, esto significa que los operadores pueden confiar en las lecturas de densidad para reflejar las verdaderas condiciones de aislamiento, en lugar de reaccionar a las fluctuaciones normales de temperatura estacionales o diarias. Para instalaciones de alta tensión donde los márgenes de seguridad son críticos, esta confiabilidad es esencial.

Puntos de Alarma y su Rol en el Monitoreo de Densidad de SF₆

Los puntos de alarma definen los umbrales de densidad a los que un sistema indica que se requiere atención. La mayoría de los monitores de densidad de gas SF₆ utilizan al menos dos niveles de alarma. Una alarma de advertencia generalmente indica que la densidad ha caído por debajo de un nivel recomendado y que se debe planificar el mantenimiento. Una alarma crítica indica que la densidad ha caído a un punto donde ya no se puede garantizar una operación segura.

Estos puntos de ajuste generalmente son determinados por el fabricante del equipo y se basan en los requisitos de diseño, los márgenes de aislamiento y las normas industriales aplicables. Dado que los monitores de densidad utilizan valores con compensación de temperatura, los umbrales de alarma permanecen consistentes en diferentes condiciones ambientales.

Sin una compensación adecuada, los puntos de alarma variarían con la temperatura, haciéndolos poco confiables. El monitoreo de densidad de gas SF₆ con compensación de temperatura garantiza que las alarmas reflejen la pérdida real de gas en lugar de los efectos ambientales, mejorando tanto la seguridad como la eficiencia operativa.

Verificación de los Puntos de Alarma para Precisión y Cumplimiento Normativo

Incluso el monitor de densidad de gas SF₆ más avanzado debe verificarse periódicamente para garantizar que los puntos de alarma se activen con los valores de densidad correctos. La verificación confirma que el sensor, la lógica de compensación y los contactos de alarma funcionan según lo previsto.

Los sistemas de prueba como el DensiControl DA permiten a los técnicos simular condiciones de densidad definidas sin retirar el monitor del servicio. Estos dispositivos permiten verificar los puntos de activación de alarma de manera precisa y eficiente durante la puesta en marcha o el mantenimiento de rutina.

Durante la verificación, el monitor de densidad generalmente se aísla del compartimento de gas mediante accesorios dedicados. El aislamiento seguro es crítico, razón por la cual componentes como las Válvulas de Bloqueo para Monitores de Densidad se utilizan comúnmente. Permiten realizar pruebas sin liberar gas SF₆ y ayudan a mantener tanto la seguridad como el cumplimiento ambiental.

Las mejores prácticas implican documentar los resultados de la verificación, comparar los puntos de alarma medidos con las especificaciones del fabricante original (OEM) y repetir el proceso a intervalos definidos o después de trabajos de mantenimiento. La verificación regular garantiza la confiabilidad continua de los sistemas de monitoreo de densidad de gas SF₆ y apoya el cumplimiento normativo.

Equipos y Soluciones de Monitoreo de Densidad de Gas SF₆

Los equipos de densidad de gas SF₆ están disponibles en varias configuraciones, cada una adecuada para diferentes necesidades operativas. Los indicadores de densidad independientes proporcionan indicación visual local y funcionalidad básica de alarma, lo que los hace adecuados para instalaciones más simples donde no se requiere monitoreo remoto.

Los sistemas de monitoreo de densidad integrados combinan sensores electrónicos, salidas de alarma e interfaces de comunicación para habilitar el monitoreo continuo y la integración con sistemas SCADA o de gestión de activos. Estas soluciones se utilizan comúnmente en subestaciones modernas e instalaciones industriales donde el monitoreo centralizado es esencial.

Los sistemas híbridos van un paso más allá al combinar el monitoreo de densidad con la detección de gas o el monitoreo ambiental. Estas configuraciones se eligen a menudo para instalaciones con requisitos estrictos de seguridad o ambientales, donde la detección temprana de fugas y la gestión integral del gas son prioridades.

La elección de la solución adecuada de monitoreo de densidad de gas SF₆ depende de la complejidad del sistema, los requisitos de seguridad y la estrategia operativa.

Consideraciones de Mantenimiento y Calibración

Al igual que todos los dispositivos de medición, los sensores de densidad de gas SF₆ requieren calibración e inspección periódicas. Con el tiempo, la deriva del sensor, el envejecimiento de los componentes o la exposición ambiental pueden afectar la precisión de la medición. La calibración regular garantiza que la compensación de temperatura siga siendo efectiva y que los puntos de alarma sigan siendo confiables.

Los fabricantes generalmente recomiendan la verificación anual para activos críticos, con comprobaciones adicionales después de operaciones de manejo de gas o actividades de mantenimiento importantes. Las señales de advertencia, como alarmas falsas frecuentes, lecturas inconsistentes o comportamiento de alarma inexplicable, deben provocar una inspección inmediata.

El mantenimiento proactivo no solo mejora la precisión de la medición, sino que también reduce el riesgo de interrupciones inesperadas y prolonga la vida útil de los equipos de conmutación aislados.

Los sensores de densidad de gas SF₆ y los monitores de densidad desempeñan un papel crucial en la operación segura y confiable de los equipos de conmutación aislados con gas. Al medir la densidad real del gas en lugar de la presión bruta, proporcionan una imagen precisa de las condiciones de aislamiento dentro de los equipos de alta tensión.

La compensación de temperatura es la tecnología habilitadora clave que hace posible esto. Elimina los errores causados por cambios ambientales, estabiliza los puntos de alarma y garantiza que el monitoreo de densidad refleje la pérdida real de gas en lugar de la variación normal de temperatura. La verificación de los puntos de alarma mediante equipos de prueba y métodos de aislamiento adecuados fortalece aún más la confiabilidad del sistema y el cumplimiento normativo.

Para las empresas de servicios públicos, los operadores industriales y los profesionales de mantenimiento, comprender cómo funciona el monitoreo de densidad de gas SF₆ y cómo mantenerlo adecuadamente es esencial para proteger los activos, garantizar la seguridad y lograr una confianza operativa a largo plazo.

Fuente: SF6 Gas Density Sensor and Monitoring: How Temperature Compensation Works

Suscríbete ahora

Estimado, la industria está cambiando. ¿Está preparado?

La presión regulatoria aumenta, los portafolios de gases evolucionan y las expectativas sobre el manejo del SF₆, los gases alternativos y la responsabilidad de emisiones son más altas que nunca.

Por esa razón, los líderes de las utilities, fabricantes, proveedores de servicios y reguladores se reunirán en el Seminario de Gestión de Gases Aislantes (IGMS) 2026.

📍 Ubicación: Sheraton Sand Key Resort | Clearwater Beach, Florida

📅 Fecha: 25 y 26 de febrero de 2026

El IGMS es un seminario técnico impulsado por expertos, diseñado para resolver desafíos del mundo real, no para escuchar discursos de venta. Usted escuchará directamente a especialistas y colegas del sector sobre:

Gestión del Ciclo de Vida y Operaciones

Técnicas probadas para la detección de fugas, la recuperación y el llenado, la prevención de pérdidas y la consolidación de cilindros, basadas en lecciones reales de campo.

Estrategias de Transición y Normativa

Descubra cómo los líderes del sector están gestionando el cambio del SF₆ a gases alternativos y cumpliendo con las crecientes presiones regulatorias.

Enfoque 100% Técnico

Un entorno de aprendizaje con sesiones de trabajo enfocadas en resolver problemas operativos, ideal para responsables de cumplimiento, de ingeniería y de gestión de activos.

Además de las sesiones plenarias, el IGMS ofrece discusiones grupales (break-out sessions) que le permitirán adaptar su experiencia e interactuar directamente con expertos y compañeros de la industria.

Si busca conocimientos prácticos que pueda aplicar de inmediato en su empresa, este es el lugar.

¿Tiene preguntas? Simplemente responda a este correo electrónico; estamos aquí para ayudarle.

Esperamos verle en Clearwater.

Una Visión. Cero Emisiones.

Ver Agenda y Registro

Compartir

Cuando el gas SF₆ se descompone, los subproductos resultantes no sólo son inconvenientes, sino también tóxicos. Aprenda qué equipo de protección personal (EPP) se requiere para manipular de manera segura el equipo contaminado y protegerse en el campo. Desde respiradores hasta trajes químicos, esta guía cubre todo lo que necesita saber antes de abrir un interruptor. Lea la publicación completa del blog + descargue su lista de verificación de EPP.

El hexafluoruro de azufre (SF₆) se utiliza ampliamente en la industria eléctrica por sus excelentes propiedades aislantes y de extinción de arcos eléctricos. Sin embargo, en condiciones normales de arcos eléctricos repetidos y fallas (como arcos eléctricos, descargas eléctricas/operaciones de falla e intrusión de humedad), el SF₆ puede descomponerse en subproductos peligrosos que representan graves riesgos para la salud y la seguridad de los técnicos, así como para la vida útil del GIE.

En estos escenarios, el uso de equipo de protección personal (EPP) adecuado es fundamental. Esta entrada del blog explica el EPP esencial necesario para una manipulación segura cuando se sospecha la presencia de subproductos de la descomposición del SF₆.

Nota: sólo personal capacitado y certificado debe realizar la manipulación y limpieza de los subproductos de la descomposición.

¿Por qué son peligrosos los subproductos de descomposición?

Cuando el SF₆ se descompone, forma una variedad de compuestos tóxicos, ácidos y corrosivos que incluyen (entre otros):

• Dióxido de azufre (SO₂)

• Fluoruro de hidrógeno (HF)

• Decafluoruro de disulfuro (S₂F₁₀)

• Fluoruro de tionilo (SOF₂)

• Óxido de tetrafluoruro de azufre (SOF4)

Estos subproductos pueden causar:

• Dificultad respiratoria grave

• Irritación y quemaduras en la piel y los ojos

• Corrosión al GIE/GIS, equipos de recuperación de gases y equipos de protección

• Riesgos para la salud ocupacional a largo plazo

Por ello, la detección adecuada y el uso de EPP son esenciales siempre que se sospeche de descomposición.

Evaluación previa al trabajo: Información importante antes de intervenir

Antes de comenzar a manipular gases:

• Analice el gas: Utilice un multi-analizador de gas SF6 para detectar SO₂, HF y otros indicadores de descomposición.

• Evalúe el entorno: Asegúrese de que haya ventilación o utilice sistemas de extracción localizada.

• Determine el nivel de EPP: Utilice los resultados de la concentración de gas para determinar si el EPP estándar es suficiente o si se requiere un equipo de respiración autónoma.

EPP requerido para el riesgo ante subproductos de descomposición

Cuando se detecten o se sospeche la presencia de subproductos de SF₆, los técnicos deben usar lo siguiente:

1. Protección respiratoria

• Respirador facial completo con cartuchos P100 o de combinación de gases ácidos y vapores orgánicos.

• PAPR o SCBA para trabajos de alta concentración o en espacios confinados.

2. Protección ocular y facial

• Respirador de cara completa o, si se usa un respirador de media máscara, protector facial contra salpicaduras químicas.

• Gafas de seguridad con certificación ANSI para mayor protección.

3. Protección corporal

• Overoles desechables resistentes a productos químicos (p. ej., Tychem, Tyvek con barrera química)

• Se prefieren trajes con capucha y botas para una cobertura completa.

• Deséchelos después de usarlos; no reutilice el equipo contaminado.

4. Protección de las manos

• Guantes de nitrilo o butilo

• El uso de doble guante puede ser adecuado para trabajos prolongados.

5. Protección de los pies

• Botas resistentes a productos químicos o uso de cubrebotas desechables.

• Deben ser antideslizantes e impermeables.

Lista de verificación de EPP descargable

Utilice esta lista de verificación para garantizar que los técnicos estén debidamente equipados para manipular SF₆ con posibles subproductos de descomposición:

Mejores prácticas para ponerse y quitarse el equipo

Colocación del EPP: Póngase el equipo de protección personal (EPP) correctamente

Antes de manipular equipos con aislamiento de SF₆, especialmente si se sospecha la presencia de subproductos de descomposición, es fundamental colocarse correctamente el EPP para una protección corporal completa y cumplir con los protocolos de seguridad.

Siga esta secuencia paso a paso:

1. Guantes interiores:

Comience con un par de guantes interiores limpios y resistentes a productos químicos (de nitrilo o caucho butílico). Estos son su última línea de defensa al quitárselos.

2. Traje de protección:

Póngase un mono desechable resistente a productos químicos (por ejemplo, Tychem o equivalente). Asegúrese de que el traje incluya capucha y esté certificado para protección contra salpicaduras de productos químicos. Cierre completamente la cremallera y selle cualquier espacio con cinta adhesiva si es necesario.

3. Protección respiratoria:

Colóquese el respirador facial completo con los filtros adecuados (P100 o cartuchos combinados para vapor orgánico/gas ácido). Compruebe el sellado correcto mediante una prueba de presión positiva y negativa. Si las condiciones lo justifican, opte por un PAPR o un SCBA.

4. Guantes exteriores:

Coloque un segundo par de guantes sobre las mangas de su overol. Estos también deben ser resistentes a productos químicos y lo suficientemente largos como para cubrir completamente las mangas. Asegure los puños con cinta adhesiva para evitar que se resbalen.

5. Botas o cubrebotas:

Termine con botas resistentes a productos químicos o cubrebotas desechables. Meta las perneras del overol dentro de las botas para evitar tropiezos y exposición.

Prácticas recomendadas para la colocación:

• Coloque el EPP en un área limpia y designada, libre de contaminantes sólidos y transportados por el aire.

• Inspeccione cada artículo para verificar su integridad antes de usarlo: sin rasgaduras, agujeros ni filtros caducados.

• Use un espejo o revise con un compañero para confirmar que todo esté bien sellado.

• Tenga EPP de repuesto a mano en caso de contaminación o daños durante la tarea.

Una vez puesto, diríjase al lugar de trabajo con cuidado y evite tocar la piel expuesta o ajustar el equipo innecesariamente. Su protección solo funciona si se usa correctamente de principio a fin.

Quitarse el EPP: No lleve la contaminación a casa

Quitarse el EPP correctamente es tan importante como ponérselo. Los subproductos de la descomposición del SF₆ pueden adherirse a los trajes, guantes y respiradores, lo que supone un grave riesgo de contaminación si se quitan incorrectamente.

Siga estos consejos clave para quitarse el EPP:

• Quítese primero los guantes exteriores, luego el traje y, por último, los guantes interiores.

• Evite tocar las superficies exteriores; utilice guantes interiores limpios o herramientas específicas para quitarse el EPI.

• Enrolle las prendas del revés para atrapar los contaminantes.

• Deseche siempre el EPI de un solo uso en contenedores para residuos peligrosos.

• Descontamine el EPI reutilizable según las instrucciones del fabricante.

• Lávese bien las manos, la cara y la piel expuesta después de quitárselo.

Designe una zona de transición de limpio a sucio y asegúrese de que se instale un sistema de contención de residuos antes de comenzar a trabajar. Su EPP cumplió su función — asegúrese de terminar la tarea de forma segura.

Medidas de seguridad adicionales

• Utilice sistemas de ventilación portátiles si se encuentra en interiores.

• Tenga cerca un lavaojos y una ducha de emergencia.

• Utilice depuradores de gas al ventilar o transferir gas.

• Trabaje en equipo con un observador de seguridad de guardia.

• Asegúrese de etiquetar y almacenar correctamente el equipo contaminado.

¿Desea obtener más información sobre la limpieza de subproductos?

Consulte el seminario web a pedido de DILO Academy:

Emergent By-Product Cleanup Services

En esta capacitación, aprenderá:

• Qué hacer cuando se detectan subproductos de descomposición

• Procedimientos de limpieza seguros y EPP recomendado

• Ejemplos de casos de remediación en campo

• Cómo DILO e In-Gas Direct apoyan a las empresas de servicios públicos durante emergencias

Ya sea técnico, coordinador de Medio Ambiente, Salud y Seguridad o supervisor de campo, este curso le brindará información esencial sobre cómo gestionar los riesgos de los subproductos de SF₆ de forma segura y conforme a las normas.

¿Necesita ayuda en el sitio?

DILO e In-Gas Direct ofrecen técnicos capacitados y unidades de servicio móviles que pueden:

• Realizar auditorías completas del sistema

• Realizar análisis de gases

• Proporcionar contención, limpieza y EPP adecuados

• Asistir con los informes y la documentación de emisiones

• Eliminación de gas SF₆ contaminado

Contacte con In-Gas Direct para programar una consulta o respuesta a emergencias.

Fuente: PPE and Me: What Technicians Need to Know When Handling SF₆ Gas with Decomposition By-Products

Suscríbete ahora

El mantenimiento de los equipos de servicio de SF₆ es esencial para la manipulación de gas. Esta entrada del blog aborda la importancia del mantenimiento de los equipos de medición de SF₆.

El gas hexafluoruro de azufre (SF₆) tiene muchos usos, principalmente en la industria eléctrica. Las empresas de servicios públicos utilizan gas SF₆ para equipos aislados con gas (GIE) y extinción de arcos con disyuntores de alto voltaje y celdas de distribución. Tiene muchas otras aplicaciones industriales, como la producción de magnesio y semiconductores.

Dados sus múltiples usos, el SF₆ es un producto preciado para la transmisión y distribución eléctrica. Sin embargo, también es un potente gas de efecto invernadero. Las emisiones de SF₆ debidas a técnicas de manipulación inadecuadas o fugas en los equipos contribuyen al cambio climático. Los equipos de medición, como los analizadores de SF₆ o los detectores de fugas, son una parte esencial del manejo de gases sin emisiones. Todos los equipos de servicio SF₆ requieren un mantenimiento cuidadoso.

La importancia del mantenimiento de los equipos de medición de SF₆

Un aspecto fundamental para prevenir las emisiones de SF₆ durante la manipulación de gases es garantizar que todos los equipos utilizados en la obra estén en buen estado de funcionamiento. ¡Aquí es donde entra en juego el mantenimiento! En DILO, comprendemos la importancia de una manipulación de gases sin emisiones. Además de ofrecer una gama de productos de gas SF₆ de alta calidad, también ofrecemos numerosos servicios de manipulación de gases a través de DILO Direct.

Parte de la misión de DILO es educar a los usuarios de SF₆ sobre el uso y el mantenimiento adecuados de sus equipos para prevenir las emisiones de gas SF₆. El mantenimiento de los equipos es tan importante para la prevención de emisiones que hemos decidido dedicar una serie completa de artículos del blog a este tema. A continuación, en la segunda parte de esta serie, analizaremos la importancia del mantenimiento adecuado de los equipos de medición.

Mantenimiento estándar para equipos de medición

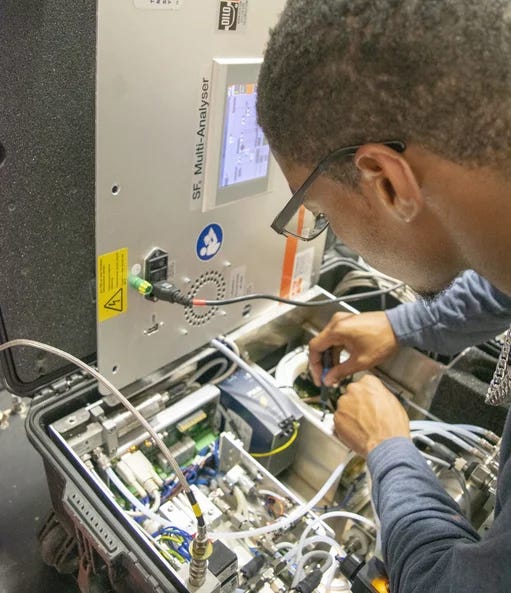

Existen varios tipos de equipos de gas SF₆, cada uno de los cuales requiere un mantenimiento adecuado para su correcto funcionamiento. En esta entrada del blog, nos centramos en los equipos de medición. Esta categoría incluye analizadores, monitores de densidad y equipos de detección de fugas. Mantenerse al día con el mantenimiento rutinario prolongará la vida útil de su equipo de medición.

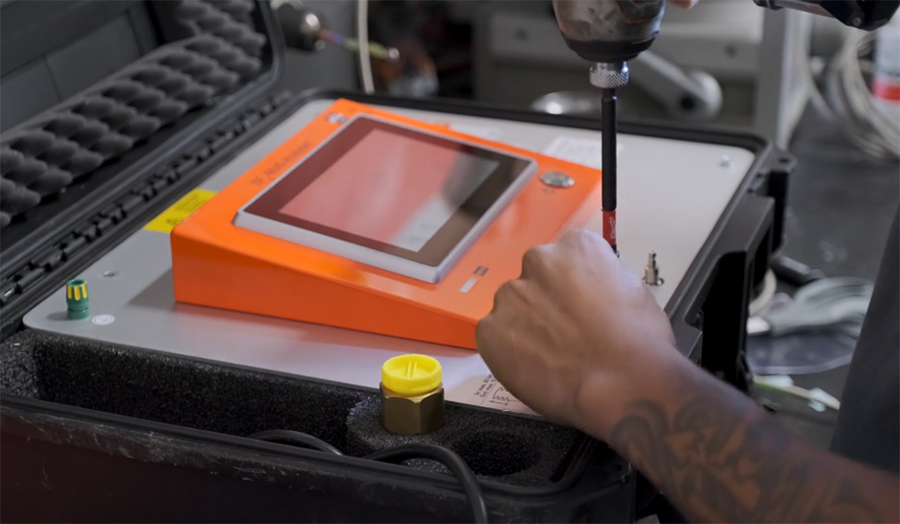

Intervalos de calibración del analizador de SF₆

Los analizadores de SF₆ miden la calidad y pureza del gas SF₆. Miden los diferentes elementos del gas, entre ellos:

• Concentración de CO

• Porcentaje de volumen de SF₆

• Concentración de H2S

• Concentración de humedad

• Concentración de HF

• Concentración de SO2

La calibración del analizador de gas SF₆ es necesaria para garantizar lecturas correctas. En promedio, nuestros analizadores de SF₆ deben inspeccionarse cada dos años. Es importante que la calibración la realice un técnico cualificado, ya que una calibración incorrecta puede causar diversos problemas, como la exposición a subproductos del arco, lecturas erróneas y daños al dispositivo. Cuanto antes se realice el mantenimiento del dispositivo, antes se detectarán posibles problemas. Durante las inspecciones, profesionales realizan la calibración del analizador de SF₆ e inspeccionan y sustituyen los siguientes sensores:

Cambio del sensor de SO2

Un sensor de SO2 detecta los niveles de dióxido de azufre para la medición de gases. La eficiencia se mide como un porcentaje mediante un método llamado "reserva de rango". Si el cambio del sensor de SO2 es inferior al 50 %, podría indicar que es hora de reemplazarlo. Durante las inspecciones, los profesionales recalibrarán el sensor, entre otras tareas, para garantizar el correcto funcionamiento del equipo. El cambio del sensor de SO2 debe realizarse al menos cada dos años.

Calibración del sensor de H₂O

Los sensores de H₂O están diseñados para detectar los niveles de humedad en un suministro de gas SF₆. Cuando el gas SF₆ se infiltra con demasiada humedad, puede inutilizar el suministro de gas. Los sensores de H₂O deben calibrarse cada dos años para mantener su eficacia en la detección de humedad.

Calibración de Volumen/Pureza (%)

El gas SF₆ producido comercialmente tiene una pureza mínima del 99,9 %. Un medidor de pureza de gas calcula la pureza del SF₆ como un porcentaje (%) del volumen. Las fugas, los arcos eléctricos y los procedimientos inadecuados de manipulación del gas pueden provocar la formación de subproductos de SF₆. Estos subproductos representan un riesgo para la salud humana y los equipos de mantenimiento de SF₆. Dependiendo de la concentración, la toxicidad y la reactividad de estas impurezas, pueden afectar significativamente al SF₆ y alterar su aplicación en el aislamiento y la extinción de arcos eléctricos. Para garantizar lecturas precisas, estos dispositivos de medición deben calibrarse al menos cada dos años.

Prueba del compresor del analizador

Los compresores están diseñados para reducir el volumen de gas, lo que lo presuriza y le permite circular por la tecnología. Los compresores son esenciales para el funcionamiento de los equipos, por lo que es fundamental inspeccionarlos y realizarles mantenimiento regularmente. Los compresores deben probarse cada 500 horas de funcionamiento. Las pruebas de compresores son parte rutinaria de la calibración del analizador.

Almacenamiento de equipos de medición

Otro aspecto importante de un mantenimiento eficiente es el almacenamiento adecuado de los equipos de medición de SF₆. Un almacenamiento inadecuado puede reducir su vida útil y provocar averías más rápidas y frecuentes. Conocer los protocolos correctos de almacenamiento puede prolongar la vida útil de su equipo de manipulación de gas y optimizar su inversión. A continuación, se presentan algunas consideraciones importantes sobre el almacenamiento de los equipos de medición de SF₆:

Almacenamiento al vacío

¿Sabías que es importante no almacenar equipos presurizados con gas? Tras analizar una muestra de gas, quedará una pequeña cantidad de gas dentro del dispositivo y en las mangueras conectadas. Es necesario despresurizar el gas del analizador mediante la función especial de "evacuación del dispositivo". Asegúrese de que el analizador esté conectado a una bolsa de recuperación externa o a un cilindro para evitar emisiones.

Temperatura óptima

La temperatura óptima de almacenamiento para los equipos de medición es de -10 a 60 °C (14 a 140 °F). El rango de temperatura de almacenamiento es amplio; sin embargo, las condiciones en el campo podrían exponer los dispositivos de medición a temperaturas fuera de este rango. Por lo tanto, recomendamos almacenar los equipos de medición en interiores cuando no estén en uso.

SO₂ y H₂O

Si se detectan niveles elevados de H₂O en una muestra de gas, es necesario secar el dispositivo antes de guardarlo. Esto se realiza seleccionando "Secado del dispositivo" en las funciones especiales. Si se detectan niveles elevados de SO₂ en una muestra de gas, es necesario limpiar el dispositivo seleccionando "Purga del sensor de SO₂" en las funciones especiales.

Batería

La carga de la batería es un factor importante a considerar durante el almacenamiento. Es mejor evitar que la batería instalada en cualquier equipo de medición se descargue por completo. Si se almacena al 100 %, cárguela después de un máximo de 6 meses de almacenamiento. Se requiere una carga mínima del 30 % antes del almacenamiento. Seguir estos sencillos consejos le ayudará a prolongar la vida útil de la batería de su dispositivo.

Filosofía de DILO para el Manejo de Gas SF₆

DILO adopta un enfoque sostenible para los servicios y equipos de manejo de gas. Trabajamos con numerosas empresas internacionales de la industria de transmisión y distribución eléctrica, incluyendo empresas de servicios públicos y fabricantes de equipos de conmutación. Nuestro objetivo es ayudarle a lograr un manejo y una gestión adecuados del gas SF₆ para prevenir las emisiones.

Nuestro objetivo es garantizar que las empresas aprovechen al máximo su suministro de gas SF₆, ahorrando tiempo, dinero y recursos en la reposición de gas. Estas cualidades nos convierten en líderes en la industria de equipos de gas SF₆.

¿Tiene alguna pregunta sobre el mantenimiento de dispositivos de medición o el manejo de gas? Contáctenos. ¡Nuestros expertos estarán encantados de ayudarle!

Fuente: Maintaining SF6 Measuring Equipment: Why Is It Important?

Suscríbete ahora

Este episodio se adentra en el mundo del hexafluoruro de azufre (SF6), un gas esencial pero controversial para la infraestructura eléctrica moderna. Exploramos su doble rol y el desafío que presenta en la carrera hacia la descarbonización.

1. Propiedades y Aplicación Vital: El SF6 es el “gigante invisible” de la red eléctrica, conocido por una fuerza dieléctrica hasta 2.5 veces superior a la del aire. Esta propiedad lo convierte en el medio aislante y de extinción de arco ideal para los Interruptores y Subestaciones Aisladas en Gas (GIS), permitiendo diseños compactos, seguros y de bajo mantenimiento.

2. El Dilema Ambiental Crítico: A pesar de sus ventajas técnicas, el SF6 es el gas de efecto invernadero más potente conocido, con un Potencial de Calentamiento Global (PCG) que el IPCC estima en aproximadamente 24,300 veces el del CO2 en 100 años. Su gestión, recuperación y reciclaje son imperativos dictados por normativas internacionales (IEC, IEEE, CIGRE).

3. Hacia las Cero Emisiones: El episodio detalla las mejores prácticas operacionales para mitigar su impacto, incluyendo procedimientos de manejo de gas de “cero emisiones” y la importancia del análisis de la calidad del SF6 (humedad, productos de descomposición, pureza) para el mantenimiento predictivo y el cumplimiento normativo.

Descargo de Responsabilidad (Disclaimer):

El contenido de este episodio (texto y audio) ha sido generado por inteligencia artificial, basándose en la información extraída de publicaciones técnicas, normas industriales (como IEC, IEEE, CIGRE) y estándares científicos aceptados. Aunque se ha procurado la máxima precisión, el contenido puede contener errores o imprecisiones. Siempre consulte las normas y documentos oficiales para aplicaciones críticas.

El hexafluoruro de azufre (SF₆) se utiliza ampliamente en la industria eléctrica para equipos de alta tensión, ofreciendo excelentes propiedades de aislamiento y extinción de arcos eléctricos. Sin embargo, debido a su alto potencial de calentamiento global, el almacenamiento adecuado de los cilindros de gas SF₆ es fundamental para prevenir daños ambientales y garantizar la seguridad. Las prácticas de almacenamiento seguro no solo son necesarias para la protección del medio ambiente, sino también para el cumplimiento de las normas regulatorias. Continúe leyendo para obtener más información.

El hexafluoruro de azufre (SF₆) es un gas ampliamente utilizado en la industria eléctrica, y el almacenamiento adecuado de los cilindros de gas SF₆ es esencial para prevenir emisiones y garantizar el cumplimiento de las normas de seguridad. Desempeña un papel fundamental en aparamenta de alta tensión, interruptores automáticos y otros equipos gracias a su capacidad de extinción de arcos eléctricos y aislamiento.

Sin embargo, el SF₆ también presenta riesgos ambientales significativos. Con un potencial de calentamiento global aproximadamente 23.500 veces mayor que el CO₂ a lo largo de 100 años y una vida atmosférica de 3.200 años, cualquier liberación no intencionada constituye una grave preocupación. Por ello, el almacenamiento y la manipulación adecuados son imperativos ambientales y regulatorios.

Si bien el SF₆ no es tóxico, no es inflamable y es químicamente estable, puede desplazar el oxígeno en espacios cerrados, creando riesgo de asfixia. Esta propiedad, combinada con su alto potencial de calentamiento global, hace que un control estricto y prácticas de almacenamiento seguras sean absolutamente esenciales.

Almacenamiento de cilindros en posición vertical y segura

Al almacenar cilindros de gas SF₆, manténgalos siempre en posición vertical. Esto minimiza las fluctuaciones de presión interna y protege la válvula de daños. Dado que la válvula es la parte más delicada del cilindro, asegurarlo con cadenas, correas o soportes de montaje ayuda a prevenir vuelcos e impacto accidentales.

Cada cilindro debe sujetarse individualmente para evitar el efecto dominó, especialmente en instalaciones que almacenan varias unidades. Para obtener una guía detallada sobre qué hacer y qué no hacer al manipular el gas SF₆, consulte esta presentación completa sobre qué hacer y qué no hacer al manipular el gas SF6.

Mantener el control de la temperatura

La regulación de la temperatura es otro aspecto crucial del almacenamiento de SF₆. Los cilindros deben conservarse en un lugar fresco, seco y bien ventilado. La exposición prolongada a altas temperaturas o a la luz solar directa puede provocar un aumento de la presión interna y, en casos extremos, su ruptura. La temperatura de almacenamiento no debe superar los 52 °C (125 °F).

El almacenamiento al aire libre, aunque no es ideal, debe gestionarse cuidadosamente con cubiertas protectoras y estructuras de sombra para mantener los cilindros dentro de límites de temperatura seguros. La regulación de la temperatura es fundamental para el almacenamiento seguro de gas SF₆, ya que ayuda a reducir el riesgo de incidentes de alta presión.

Garantizar la ventilación en las áreas de almacenamiento

Aunque el SF₆ es inerte, su tendencia a desplazar el aire hace que la ventilación sea una prioridad absoluta. Al ser más pesado que el aire, el SF₆ se deposita en zonas bajas, lo que puede provocar el desplazamiento del oxígeno y representar un grave riesgo en espacios confinados. Todas las áreas de almacenamiento deben estar adecuadamente ventiladas, ya sea de forma natural o mediante sistemas mecánicos, para evitar la acumulación de gases peligrosos. En zonas donde las fugas puedan suponer un riesgo significativo, la instalación de sensores de oxígeno o sistemas de detección de gases añade una capa esencial de protección.

Realización de inspecciones periódicas de los cilindros

La inspección rutinaria de los cilindros de SF₆ es esencial para la seguridad y el cumplimiento normativo. Inspeccione si hay daños físicos, como abolladuras, corrosión u óxido, especialmente alrededor de la base y la válvula. Las fugas a veces se pueden detectar por ruido, acumulación de escarcha o subproductos de reacciones químicas.

Cuando no estén en uso, los cilindros deben tener sus tapas protectoras de válvula bien colocadas. Cualquier cilindro dañado debe marcarse claramente y retirarse del servicio para su evaluación. El registro digital del historial de inspecciones puede optimizar el cumplimiento normativo y optimizar las rutinas de mantenimiento.

Para obtener consejos más detallados sobre el manejo de gas SF6, consulte nuestros consejos sobre el manejo de gas SF6.

Separación de cilindros llenos y vacíos

Organizar el área de almacenamiento para separar los cilindros llenos de los vacíos ayuda a evitar confusiones, promueve un uso eficiente y facilita la rotación adecuada del inventario. Esto también facilita identificar qué cilindros deben reemplazarse o devolverse al proveedor.

Se recomienda el método de primera entrada, primera salida (FIFO por sus siglas en inglés) para evitar el almacenamiento prolongado de un mismo cilindro, lo que podría provocar la degradación de los sellos o válvulas con el tiempo. Los sistemas de etiquetado, las tapas con código de colores o los estantes designados pueden ayudar a mantener esta organización.

Mantener los cilindros libres de combustibles

Aunque el SF₆ en sí no es inflamable, almacenarlo cerca de materiales combustibles representa un riesgo para la seguridad e infringe las normas de incendios. Los cilindros deben colocarse al menos a 6 metros de distancia de sustancias inflamables o separados por una pared no combustible de al menos 1,5 metros de altura con una resistencia al fuego de 30 minutos.

Evite almacenar SF₆ cerca de gasolineras, suministros de pintura, paneles eléctricos o equipos de soldadura. Esta precaución es especialmente importante en instalaciones industriales con diversas operaciones en las inmediaciones.

Uso del equipo de manipulación adecuado

El traslado de cilindros de gas nunca debe realizarse rodándolos ni arrastrándolos. En su lugar, utilice carros o carretillas diseñados específicamente para contenedores de gas de alta presión. Estos carros suelen contar con correas o abrazaderas de seguridad para mantener el cilindro en posición vertical y evitar que se vuelque durante el transporte.

Asegúrese de que todo el personal esté capacitado en los procedimientos de manipulación de cilindros y sea consciente de los riesgos asociados con el transporte inadecuado. Mantenga siempre la tapa de la válvula puesta durante el transporte e inspeccione la ruta para asegurarse de que esté libre de escalones, pendientes u otros obstáculos que puedan provocar accidentes.

Responsabilidad ambiental y control de emisiones

Dado el grave impacto ambiental del SF₆, la prevención de emisiones debe ser un elemento central de cualquier política de almacenamiento o manipulación. Esto incluye el uso de sistemas de recuperación de gas durante el mantenimiento o el desmantelamiento de equipos, en lugar de liberar el gas a la atmósfera.

Las instalaciones deben considerar la implementación de tecnologías de detección de fugas, como cámaras infrarrojas o detectores ultrasónicos, para identificar fugas de forma temprana. El personal que manipula SF₆ debe estar capacitado y certificado en métodos adecuados de manipulación y prácticas de prevención de emisiones.

Los cilindros usados ​​o caducados deben devolverse al proveedor o enviarse a un centro de eliminación certificado y nunca desecharse con la basura general. Asegúrese de seguir los procedimientos correctos de manipulación segura del SF₂ para evitar posibles fugas y riesgos ambientales.

Cumplimiento de las normas regulatorias

Diversos organismos reguladores regulan el almacenamiento y la manipulación del SF₆. La EPA monitorea las emisiones y puede exigir informes a usuarios específicos, mientras que las regulaciones de la OSHA abordan la exposición laboral y los procedimientos de seguridad.

Los códigos contra incendios emitidos por la NFPA establecen requisitos de separación y contención, mientras que las regulaciones del DOT cubren el transporte y etiquetado de cilindros. Mantenerse al día con estas regulaciones es crucial para evitar multas, garantizar la seguridad y demostrar responsabilidad ambiental.

Las auditorías regulatorias a menudo incluyen la verificación de las condiciones de almacenamiento, registros de inspección y seguimiento del uso de los cilindros, por lo que la documentación adecuada y los procedimientos transparentes son esenciales.

Para obtener más información sobre el manejo adecuado del gas SF6, visite nuestra página de manejo de SF6.

El resultado final

El almacenamiento y la manipulación adecuados de los cilindros de SF₆ son fundamentales para garantizar la seguridad de los trabajadores y reducir el impacto ambiental. Al almacenar los cilindros en posición vertical y segura, mantener la temperatura adecuada, proporcionar una ventilación adecuada, realizar inspecciones periódicas, mantener el inventario organizado, seguir prácticas de manipulación segura y cumplir con las responsabilidades ambientales, se pueden reducir significativamente los riesgos asociados con el uso de SF₆.

Estas mejores prácticas no solo protegen a su personal y activos, sino que también alinean sus operaciones con los estándares de la industria y los compromisos ambientales. Para fortalecer su enfoque en la gestión del gas SF₆, considere trabajar con proveedores especializados en este área.

En DILO, ofrecemos equipos, capacitación y soporte técnico para detección de fugas, recuperación de gas e infraestructura de almacenamiento seguro, ayudándole a alcanzar los objetivos de sostenibilidad y cumplimiento.

Para más información y soluciones personalizadas, contáctenos. ¡Estaremos encantados de ayudarle!

Fuente: Best Practice for Storing SF6 Gas Cylinders: Ensuring Safety & Compliance

A medida que las empresas se esfuerzan por modernizarse, la actualización de equipos suele ser fundamental. Sin embargo, a pesar de los avances tecnológicos, muchas empresas siguen utilizando sistemas obsoletos, comúnmente conocidos como "equipos heredados". ¿Por qué? Porque los empleados se sienten cómodos con los procesos existentes y los costos iniciales de los nuevos equipos pueden parecer elevados. Sin embargo, mantener equipos obsoletos puede generar problemas de rendimiento, mayores gastos e incluso emisiones.

Para quienes trabajan en la industria de transmisión y distribución eléctrica, mantenerse al día con los avances tecnológicos y las normativas es crucial. Muchas organizaciones utilizan gas hexafluoruro de azufre (SF6) para aplicaciones de alta tensión debido a sus excelentes propiedades aislantes. Sin embargo, cuando las empresas no actualizan sus equipos, existe el riesgo de mediciones inexactas, un aumento de las emisiones y consecuencias para los organismos reguladores. Entonces, ¿cuáles son las verdaderas desventajas de usar equipos antiguos y cómo pueden las empresas facilitar la transición? Analicémoslo.

Los costos ocultos de los equipos obsoletos

Las organizaciones pueden seguir utilizando sistemas heredados por diversas razones, como el costo y las complejidades operativas. Si bien evitar los costos de reemplazo parece una decisión económica a corto plazo, la realidad es que mantener equipos obsoletos suele ser más costoso a largo plazo. A continuación, se explican las razones:

1. Impacto ambiental

Muchas industrias dependen del gas SF6 para el aislamiento eléctrico, la fabricación de semiconductores y otros usos. Es un gas potente y no tóxico con excelentes propiedades aislantes. Sin embargo, el SF6 también es uno de los gases de efecto invernadero más potentes, por lo que su manejo responsable es esencial.

Los equipos de SF6 obsoletos son menos eficaces para prevenir emisiones, lo que puede generar problemas de cumplimiento normativo y emisiones. Las organizaciones que no actualizan sus equipos se arriesgan a no cumplir con los estándares establecidos por organismos reguladores como la Agencia de Protección Ambiental de EE. UU. (EPA), lo que puede conllevar posibles multas y daños a la reputación.

2. Disminución del rendimiento

Con el tiempo, incluso los equipos más fiables comienzan a desgastarse. Los medidores de SF6 pueden perder precisión, los carros de servicio pueden desgastarse y las ineficiencias de rendimiento pueden afectar las operaciones diarias. Con el tiempo, las herramientas obsoletas reducen la productividad, obligando a los equipos a dedicar más tiempo a la resolución de problemas y su mantenimiento en lugar de centrarse en tareas críticas.

3. Aumento de los costos de mantenimiento

El mantenimiento de equipos obsoletos suele implicar costosas reparaciones y soluciones alternativas. Los fabricantes actualizan sus equipos con frecuencia para cumplir con las nuevas normativas, pero las empresas que utilizan dispositivos más antiguos deben buscar sus propias soluciones para cumplir con ellas. Esto no solo aumenta los costos de mano de obra, sino que también reduce la eficiencia y la rentabilidad.

La forma inteligente de actualizar: el programa de equipos heredados de DILO

Para las empresas que buscan dejar de usar equipos de SF6 obsoletos, DILO ofrece una solución integral. Nuestro Programa de Equipos Legados ayuda a las empresas de servicios públicos y a las agencias gubernamentales de energía a cambiar sus dispositivos obsoletos por equipos modernos y sin emisiones para el manejo de gas SF6.

Como parte de nuestro soporte y servicios posventa, este programa facilita a las organizaciones la actualización de sus equipos de gas SF6 y un mejor rendimiento para el manejo de gas sin emisiones. Organizaciones de todo el mundo, desde el sector energético gubernamental hasta empresas de servicios públicos privadas y fabricantes de equipos originales (OEM) de equipos con aislamiento de gas, confían en DILO para obtener productos y servicios de calidad para equipos de gas SF6.

A continuación, le presentamos algunos de los equipos SF6 de vanguardia que ofrecemos:

• Dispositivos de llenado y evacuación de gas SF6: Llene aisladores de porcelana de forma segura en cuadros eléctricos exteriores, incluso a 100 m de distancia.

• Carros de servicio de SF6: Dispositivos compactos pero potentes, diseñados para la manipulación profesional y sin emisiones de SF6.

• Dispositivos de medición: Obtenga mediciones precisas de la calidad, pureza, detección de fugas y subproductos de arco del SF6.

• Cámaras de prueba de fugas: Mejore la precisión en la detección de fugas y garantice el cumplimiento normativo.

• Válvulas y acoplamientos: Se conectan de forma segura a los compartimentos de gas para una manipulación sin emisiones.

• Plantas de producción GIS: Equipos especializados para aplicaciones con aislamiento de gas, incluyendo cuadros eléctricos (GIS), líneas (GIL) y transformadores (GIT).

Soporte y capacitación continuos

Actualizar un equipo nuevo es solo el primer paso; su mantenimiento adecuado es igual de importante. Por eso, DILO ofrece un servicio posventa integral en EE. UU., que incluye:

• Programas de mantenimiento de carros de gas, tanto pequeños como grandes.

• Centros de servicio de calibración de analizadores y básculas en todo el país, con múltiples instalaciones para brindar soporte local.

• Programas de servicio a largo plazo. Renovaciones y actualizaciones para prolongar la vida útil del equipo.

• Servicios de manejo de gas SF6 a través de DILO Direct.

• Programas de capacitación acreditados para mejorar el conocimiento de las mejores prácticas de manejo de gas SF6.

Prepare su negocio para el futuro con DILO

Durante más de 50 años, DILO ha sido un socio de confianza en la industria global de transmisión y distribución eléctrica. Innovamos continuamente para ofrecer soluciones de gas SF6 de vanguardia que ayudan a las empresas a operar de manera más eficiente y segura manteniendo una ventaja tecnológica.

Si está listo para actualizar su equipo de recuperación de gas SF6, contáctenos hoy mismo. Un gerente regional de ventas le guiará en el Programa de Equipos Legacy de DILO y le ayudará a cambiar sus equipos obsoletos por soluciones modernas y sin emisiones. Contáctenos y su gerente regional de ventas le ayudará a actualizar su equipo.

No permita que los equipos antiguos frenen su negocio: ¡cámbiese hoy mismo! Contáctenos para comenzar.

Fuente: Why It’s Time to Replace Legacy SF6 Equipment – And How to Do It Right

Suscríbete ahora

Nos complace anunciar el Seminario sobre Gestión de Gases Aislantes 2026, que se celebrará del 25 al 26 de febrero en las hermosas playas de Clearwater Beach, Florida. El seminario de este año promete ser el más impactante hasta la fecha, con contenido ampliado, ponentes expertos y dinámicas oportunidades para establecer contactos.

Durante dos días completos, abordaremos los temas más urgentes y relevantes de la industria, incluyendo:

• Cambios regulatorios a nivel federal y estatal

• Alternativas emergentes al gas SF₆

• Mejores prácticas para la manipulación y gestión del ciclo de vida del SF₆

• Innovaciones en la manipulación de gases sin emisiones

• Protocolos y procedimientos críticos de seguridad

En DILO, nos enorgullece organizar este importante evento como parte de nuestro compromiso continuo con el intercambio de conocimientos y la responsabilidad ambiental. El IGMS ofrece un espacio colaborativo para que los profesionales exploren las últimas tecnologías, compartan experiencias prácticas y se mantengan al día sobre las regulaciones y estándares de manipulación de gases en evolución.

Un enfoque principal será la manipulación de gases aislantes (SF₆ y mezclas de C4), una preocupación crucial en toda la industria. Ofreceremos sesiones exhaustivas para garantizar que los asistentes cuenten con la información y las estrategias más recientes para prácticas seguras, eficientes y que cumplan con las normas en aplicaciones eléctricas y de transmisión.

Además de presentaciones dirigidas por expertos, ofrecemos sesiones prácticas donde tendrán la oportunidad de aplicar sus conocimientos, hacer preguntas y recibir orientación de profesionales con amplia experiencia.

Y al finalizar la jornada de aprendizaje, únanse a nosotros en eventos exclusivos de networking, que incluyen:

• Una cena de bienvenida junto a la playa: relájense y conecten con otros asistentes en un ambiente relajado.

• Un cóctel de despedida junto a la piscina: celebren nuevos conocimientos y conexiones al finalizar el evento.

Esperamos darles la bienvenida a Clearwater Beach para una experiencia inspiradora y educativa. ¡Anótenla en su calendario, no se la querrán perder!

Insulating Gas Management Seminar

DILO se complace en anunciar su patrocinio de la Noche de Casino y el Día de Visita a la Fábrica en el próximo Seminario Doble Circuit Breaker. Para obtener más información sobre estos eventos y otros aspectos del seminario, por favor, visite el siguiente enlace:

2024 Circuit Breaker Seminar

¿Te preguntas cómo localizar fugas de SF₆ rápidamente, cuáles son los puntos de fuga más comunes en un cilindro y qué equipos son los más adecuados para utilizar? Lee nuestro artículo sobre detección de fugas de gas SF₆ para obtener más información.

Tabla de Contenido

• La Importancia de la Detección de Fugas de SF6 para Prevenir Emisiones

• Puntos de Fuga Comunes

• Puntos Generales de Inspección de Fugas en Cilindros

• ¿Qué Detectores de Fugas Son los Más Adecuados para Cada Aplicación?

• Capacitación Adecuada en Detección de Fugas

La Importancia de la Detección de Fugas de SF₆ para Prevenir Emisiones

El SF₆ se utiliza comúnmente como dieléctrico en diversas industrias gracias a su alta conductividad térmica y su estructura molecular estable. El SF₆ posee una capacidad de extinción de arco eléctrico sin igual, pero, desafortunadamente, también es un potente gas de efecto invernadero que contribuye al cambio climático. Si deseas obtener más información al respecto, hemos tratado este tema con mayor profundidad en nuestra publicación anterior sobre Emisiones de SF₆ y Qué Se Puede Hacer para Reducirlas.

Para ayudar a minimizar las posibles emisiones a la atmósfera, las fugas de SF₆ deben identificarse de forma rápida y adecuada. La mejor manera de garantizarlo es saber dónde buscar las fugas de SF₆ y qué equipos utilizar para detectarlas. Es importante tener en cuenta que las fugas de SF₆ pueden producirse en cualquier punto del manejo del gas, ya sea mientras el gas SF₆ está almacenado en cilindros o actuando como medio aislante de extinción de arco en Equipos Aislados en Gas (GIS).

Puntos de Fuga Comunes

Aunque las fugas de SF₆ pueden producirse en cualquier punto del proceso de manejo del gas, en este artículo nos centraremos en la verificación de fugas en cilindros y analizaremos los puntos de fuga más comunes en un cilindro. Las fugas de SF₆ pueden ocurrir en varias áreas de la zona de la válvula del cilindro, como la válvula principal, la válvula de seguridad o la propia válvula del cilindro. Es importante revisar cada una de estas zonas al verificar la presencia de una fuga de SF₆. La Figura 1 a continuación muestra los puntos de fuga más comunes dentro de una válvula.

Puntos Generales de Inspección de Fugas en Cilindros

En los cilindros, las fugas suelen producirse en la parte superior del recipiente, por lo que se recomienda inspeccionar estas zonas con regularidad. Los puntos de fuga más comunes en los cilindros de SF₆ se muestran en la Figura 2 a continuación.

¿Qué Detectores de Fugas Son los Más Adecuados para Cada Aplicación?

Existen varios métodos de detección de fugas de SF₆ entre los que elegir, y el método ideal dependerá de tu aplicación y presupuesto. Otros factores externos, como la temperatura, la confiabilidad del equipo e incluso la presión del disyuntor, también pueden afectar la detección de fugas. A continuación, abordamos cada tipo común de método de detección de fugas junto con sus ventajas y desventajas.

La Solución Snoop

La Solución Snoop está compuesta por agua desionizada y un surfactante que produce una efervescencia sostenida al entrar en contacto con fugas de gas. También puedes preparar tu propia “solución jabonosa” mezclando agua y jabón en proporción 20:1 y vertiéndola en un frasco atomizador. Esta solución puede rociarse directamente sobre las zonas donde se sospeche la presencia de fugas, como bridas o válvulas, para identificar el origen. La solución Snoop es no tóxica, no corrosiva, no inflamable y no contiene cloro. Esta fórmula también incluye un inhibidor de corrosión para mayor protección.

Una ventaja de utilizar la Solución Snoop para la detección de fugas es que se trata de una opción fácil y relativamente económica para identificar el origen de las fugas. Esta solución también puede ser una excelente alternativa para detectar fugas en zonas de difícil acceso. Entre las posibles desventajas de la Solución Snoop se incluyen la posible irritación cutánea durante su uso, así como las condiciones climáticas que podrían limitar su aplicación. Otro inconveniente es que se trata de una opción menos avanzada y menos precisa que otros detectores disponibles en el mercado.

Detector Portátil de Fugas (Leak Pointer)

Los detectores de fugas portátiles, como el 3-033-R002 de DILO, son ideales para rastrear rápidamente pequeñas fugas de SF₆. Este dispositivo es compacto, ligero e inalámbrico. El Detector de Fugas de SF₆ puede detectar fugas en distintos niveles de sensibilidad con un tiempo de respuesta de apenas un segundo. Es fácil de operar con una sola mano y los datos de fuga se muestran con claridad en una pantalla LED. Además, una alarma sonora alerta al usuario sobre la presencia de fugas de SF₆. El Detector de Fugas de SF₆ se recupera rápidamente, incluso tras detectar fugas de gran magnitud.

El nivel de sensibilidad del Detector Portátil de Fugas es de 5 g SF₆/año (equivalente a 0,00000016 mL/seg). Una limitación del Detector Portátil de Fugas es su susceptibilidad a lecturas de falsos positivos debido a movimientos bruscos, condiciones de viento y puntas de detección sucias. El Detector Portátil de Fugas es excelente para detectar pequeñas fugas con rapidez. En comparación con la Solución Snoop, este dispositivo ofrece mayor sensibilidad para detectar pequeñas fugas de SF₆ mediante el principio de medición por ionización de alta tensión, además de presentar los datos de fuga en una pantalla LED. Cabe señalar también que la Solución Snoop debe utilizarse únicamente después de realizar una detección del tipo “sniffer”. Al usar un dispositivo tipo sniffer, es fundamental evitar que el equipo aspire humedad de la solución Snoop o de la solución jabonosa, ya que esto puede generar lecturas falsas positivas o dañar el detector de fugas.

Monitor Portátil de Gas SF₆ y Detector de Fugas / Número de Parte: 3-033-R502

El Monitor Portátil de Gas SF₆ y Detector de Fugas es un avanzado monitor de gas personal que utiliza tecnología de sensor infrarrojo no dispersivo (NDIR) de larga duración para analizar y verificar concentraciones bajas de gas en el entorno ambiental. Con tiempos de respuesta y recuperación muy rápidos, este equipo puede identificar y localizar niveles muy bajos de hexafluoruro de azufre en el aire ambiente, mostrando concentraciones en tiempo real en partes por millón (ppm) o en el promedio ponderado en el tiempo (TWA), con una resolución de hasta 1 ppm.

Aunque este dispositivo no está diseñado para utilizarse como equipo exclusivo en entradas a espacios confinados, complementa perfectamente los equipos de seguridad existentes para el monitoreo de gases. Además de sus capacidades de monitoreo, el Monitor Portátil de Gas SF₆ y Detector de Fugas también puede funcionar como detector de fugas portátil. En este video de consejos prácticos, el Gerente General de DILO, Billy Lao, explica cómo este equipo puede funcionar también como monitor de sala para detectar fugas de gas SF₆.

Monitor de Sala para Gas SF₆

El Monitor de Sala para Gas SF₆ es un sistema de monitoreo que puede utilizarse para la detección continua de fugas en hasta 16 zonas de prueba independientes, con la mayor distancia de muestreo del sector: hasta 365 metros (1.200 pies). Este dispositivo también tiene la capacidad de almacenar un historial de análisis anteriores, al que se puede acceder fácilmente para su revisión. Si se detecta una fuga de gas en alguna de las zonas, el Monitor de Sala para Gas SF₆ cuenta con indicadores visuales y sonoros en el panel frontal, y ofrece cuatro contactos de relé que pueden preajustarse para activar alarmas externas. Este dispositivo promueve la seguridad y contribuye a prevenir posibles emisiones gracias a su monitoreo continuo y a un mantenimiento periódico mínimo (como el reemplazo ocasional de filtros y diagnósticos activos que verifican continuamente el correcto funcionamiento del sistema).

Aunque el Monitor de Sala para Gas SF₆ es una excelente opción para la detección y el monitoreo continuos de fugas, una limitación de este dispositivo es que no puede determinar la ubicación exacta de la fuga, sino que únicamente indica que se ha detectado una fuga.

Capacitación Adecuada en Detección de Fugas

En los apartados anteriores hemos destacado los distintos equipos de detección de fugas que pueden ayudar a identificar fugas de SF₆. Si bien estas descripciones son de gran utilidad, el equipo de DILO sigue enfatizando la importancia de recibir una capacitación adecuada en estas áreas, y alienta a todas las personas que manipulan gas SF₆ a adquirir este conocimiento fundamental. Los técnicos debidamente capacitados son la primera línea de defensa contra las fugas de SF₆. Consulta las capacitaciones disponibles aquí — ¡ahora también ofrecemos un curso virtual acreditado y autodidacta que puedes realizar a tu propio ritmo!

Fuente: The SF6 Gas Leak Detection Process for Minimizing Emissions.

Compartir SF6 Info
