Proceso de detección de fugas de gas SF6 para minimizar las emisiones
Información y consejos sobre el manejo del gas SF6
¿Te preguntas cómo localizar fugas de SF₆ rápidamente, cuáles son los puntos de fuga más comunes en un cilindro y qué equipos son los más adecuados para utilizar? Lee nuestro artículo sobre detección de fugas de gas SF₆ para obtener más información.

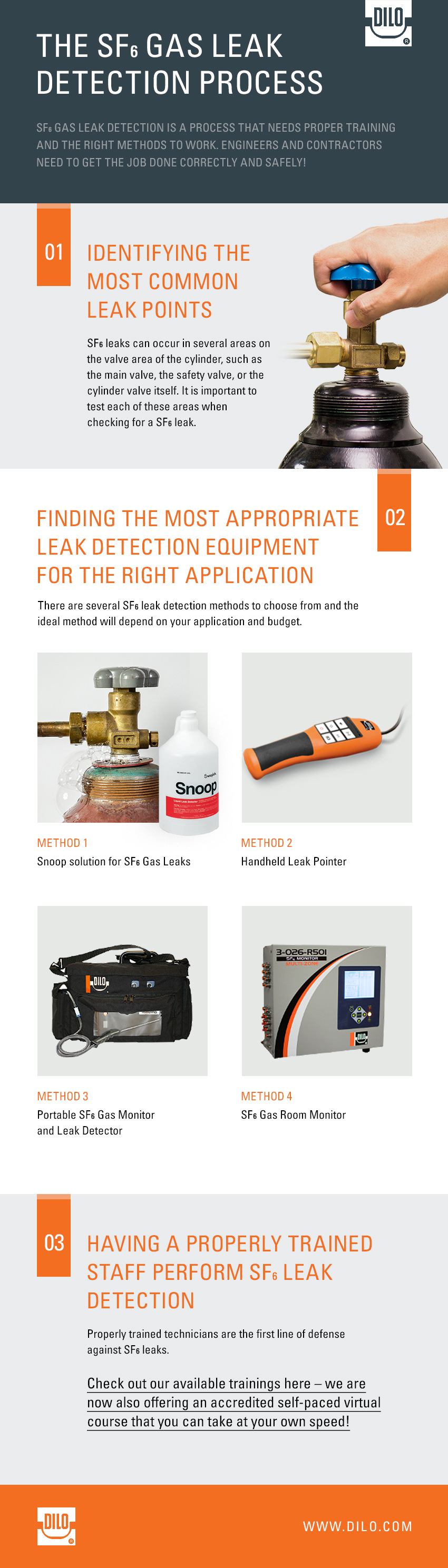

Tabla de Contenido
La Importancia de la Detección de Fugas de SF6 para Prevenir Emisiones
Puntos de Fuga Comunes
Puntos Generales de Inspección de Fugas en Cilindros
¿Qué Detectores de Fugas Son los Más Adecuados para Cada Aplicación?
Capacitación Adecuada en Detección de Fugas
La Importancia de la Detección de Fugas de SF₆ para Prevenir Emisiones
El SF₆ se utiliza comúnmente como dieléctrico en diversas industrias gracias a su alta conductividad térmica y su estructura molecular estable. El SF₆ posee una capacidad de extinción de arco eléctrico sin igual, pero, desafortunadamente, también es un potente gas de efecto invernadero que contribuye al cambio climático. Si deseas obtener más información al respecto, hemos tratado este tema con mayor profundidad en nuestra publicación anterior sobre Emisiones de SF₆ y Qué Se Puede Hacer para Reducirlas.
Para ayudar a minimizar las posibles emisiones a la atmósfera, las fugas de SF₆ deben identificarse de forma rápida y adecuada. La mejor manera de garantizarlo es saber dónde buscar las fugas de SF₆ y qué equipos utilizar para detectarlas. Es importante tener en cuenta que las fugas de SF₆ pueden producirse en cualquier punto del manejo del gas, ya sea mientras el gas SF₆ está almacenado en cilindros o actuando como medio aislante de extinción de arco en Equipos Aislados en Gas (GIS).
Puntos de Fuga Comunes

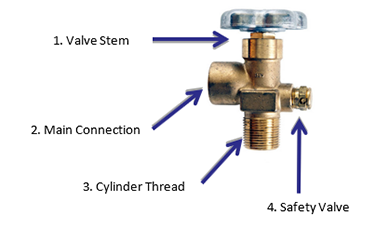

Aunque las fugas de SF₆ pueden producirse en cualquier punto del proceso de manejo del gas, en este artículo nos centraremos en la verificación de fugas en cilindros y analizaremos los puntos de fuga más comunes en un cilindro. Las fugas de SF₆ pueden ocurrir en varias áreas de la zona de la válvula del cilindro, como la válvula principal, la válvula de seguridad o la propia válvula del cilindro. Es importante revisar cada una de estas zonas al verificar la presencia de una fuga de SF₆. La Figura 1 a continuación muestra los puntos de fuga más comunes dentro de una válvula.
Puntos Generales de Inspección de Fugas en Cilindros

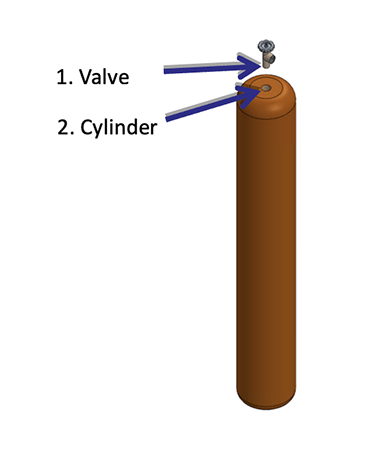

En los cilindros, las fugas suelen producirse en la parte superior del recipiente, por lo que se recomienda inspeccionar estas zonas con regularidad. Los puntos de fuga más comunes en los cilindros de SF₆ se muestran en la Figura 2 a continuación.
¿Qué Detectores de Fugas Son los Más Adecuados para Cada Aplicación?
Existen varios métodos de detección de fugas de SF₆ entre los que elegir, y el método ideal dependerá de tu aplicación y presupuesto. Otros factores externos, como la temperatura, la confiabilidad del equipo e incluso la presión del disyuntor, también pueden afectar la detección de fugas. A continuación, abordamos cada tipo común de método de detección de fugas junto con sus ventajas y desventajas.

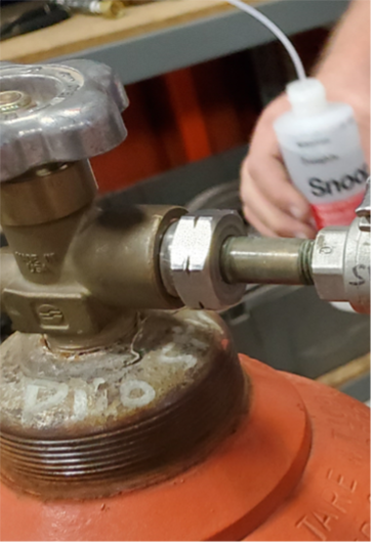

La Solución Snoop

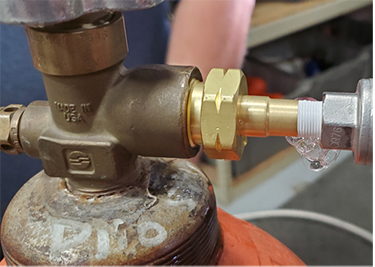

La Solución Snoop está compuesta por agua desionizada y un surfactante que produce una efervescencia sostenida al entrar en contacto con fugas de gas. También puedes preparar tu propia “solución jabonosa” mezclando agua y jabón en proporción 20:1 y vertiéndola en un frasco atomizador. Esta solución puede rociarse directamente sobre las zonas donde se sospeche la presencia de fugas, como bridas o válvulas, para identificar el origen. La solución Snoop es no tóxica, no corrosiva, no inflamable y no contiene cloro. Esta fórmula también incluye un inhibidor de corrosión para mayor protección.
Una ventaja de utilizar la Solución Snoop para la detección de fugas es que se trata de una opción fácil y relativamente económica para identificar el origen de las fugas. Esta solución también puede ser una excelente alternativa para detectar fugas en zonas de difícil acceso. Entre las posibles desventajas de la Solución Snoop se incluyen la posible irritación cutánea durante su uso, así como las condiciones climáticas que podrían limitar su aplicación. Otro inconveniente es que se trata de una opción menos avanzada y menos precisa que otros detectores disponibles en el mercado.

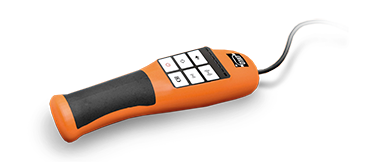

Detector Portátil de Fugas (Leak Pointer)
Los detectores de fugas portátiles, como el 3-033-R002 de DILO, son ideales para rastrear rápidamente pequeñas fugas de SF₆. Este dispositivo es compacto, ligero e inalámbrico. El Detector de Fugas de SF₆ puede detectar fugas en distintos niveles de sensibilidad con un tiempo de respuesta de apenas un segundo. Es fácil de operar con una sola mano y los datos de fuga se muestran con claridad en una pantalla LED. Además, una alarma sonora alerta al usuario sobre la presencia de fugas de SF₆. El Detector de Fugas de SF₆ se recupera rápidamente, incluso tras detectar fugas de gran magnitud.
El nivel de sensibilidad del Detector Portátil de Fugas es de 5 g SF₆/año (equivalente a 0,00000016 mL/seg). Una limitación del Detector Portátil de Fugas es su susceptibilidad a lecturas de falsos positivos debido a movimientos bruscos, condiciones de viento y puntas de detección sucias. El Detector Portátil de Fugas es excelente para detectar pequeñas fugas con rapidez. En comparación con la Solución Snoop, este dispositivo ofrece mayor sensibilidad para detectar pequeñas fugas de SF₆ mediante el principio de medición por ionización de alta tensión, además de presentar los datos de fuga en una pantalla LED. Cabe señalar también que la Solución Snoop debe utilizarse únicamente después de realizar una detección del tipo “sniffer”. Al usar un dispositivo tipo sniffer, es fundamental evitar que el equipo aspire humedad de la solución Snoop o de la solución jabonosa, ya que esto puede generar lecturas falsas positivas o dañar el detector de fugas.

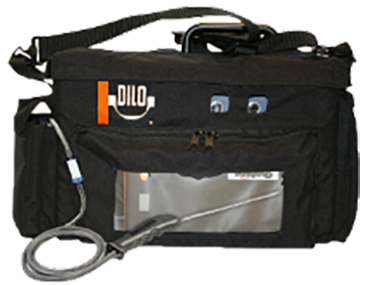

Monitor Portátil de Gas SF₆ y Detector de Fugas / Número de Parte: 3-033-R502
El Monitor Portátil de Gas SF₆ y Detector de Fugas es un avanzado monitor de gas personal que utiliza tecnología de sensor infrarrojo no dispersivo (NDIR) de larga duración para analizar y verificar concentraciones bajas de gas en el entorno ambiental. Con tiempos de respuesta y recuperación muy rápidos, este equipo puede identificar y localizar niveles muy bajos de hexafluoruro de azufre en el aire ambiente, mostrando concentraciones en tiempo real en partes por millón (ppm) o en el promedio ponderado en el tiempo (TWA), con una resolución de hasta 1 ppm.
Aunque este dispositivo no está diseñado para utilizarse como equipo exclusivo en entradas a espacios confinados, complementa perfectamente los equipos de seguridad existentes para el monitoreo de gases. Además de sus capacidades de monitoreo, el Monitor Portátil de Gas SF₆ y Detector de Fugas también puede funcionar como detector de fugas portátil. En este video de consejos prácticos, el Gerente General de DILO, Billy Lao, explica cómo este equipo puede funcionar también como monitor de sala para detectar fugas de gas SF₆.

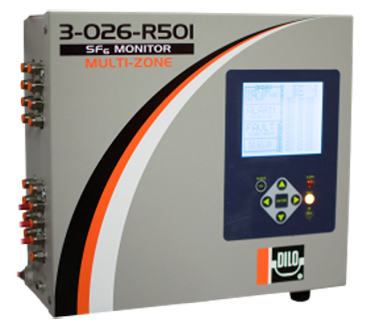

Monitor de Sala para Gas SF₆
El Monitor de Sala para Gas SF₆ es un sistema de monitoreo que puede utilizarse para la detección continua de fugas en hasta 16 zonas de prueba independientes, con la mayor distancia de muestreo del sector: hasta 365 metros (1.200 pies). Este dispositivo también tiene la capacidad de almacenar un historial de análisis anteriores, al que se puede acceder fácilmente para su revisión. Si se detecta una fuga de gas en alguna de las zonas, el Monitor de Sala para Gas SF₆ cuenta con indicadores visuales y sonoros en el panel frontal, y ofrece cuatro contactos de relé que pueden preajustarse para activar alarmas externas. Este dispositivo promueve la seguridad y contribuye a prevenir posibles emisiones gracias a su monitoreo continuo y a un mantenimiento periódico mínimo (como el reemplazo ocasional de filtros y diagnósticos activos que verifican continuamente el correcto funcionamiento del sistema).
Aunque el Monitor de Sala para Gas SF₆ es una excelente opción para la detección y el monitoreo continuos de fugas, una limitación de este dispositivo es que no puede determinar la ubicación exacta de la fuga, sino que únicamente indica que se ha detectado una fuga.
Capacitación Adecuada en Detección de Fugas
En los apartados anteriores hemos destacado los distintos equipos de detección de fugas que pueden ayudar a identificar fugas de SF₆. Si bien estas descripciones son de gran utilidad, el equipo de DILO sigue enfatizando la importancia de recibir una capacitación adecuada en estas áreas, y alienta a todas las personas que manipulan gas SF₆ a adquirir este conocimiento fundamental. Los técnicos debidamente capacitados son la primera línea de defensa contra las fugas de SF₆. Consulta las capacitaciones disponibles aquí — ¡ahora también ofrecemos un curso virtual acreditado y autodidacta que puedes realizar a tu propio ritmo!
Fuente: The SF6 Gas Leak Detection Process for Minimizing Emissions.
