Sensor y monitor de densidad de gas SF6: Cómo funciona la compensación de temperatura
Información y consejos sobre el manejo del gas SF6
Este artículo explica cómo los sensores de densidad de gas SF₆ y los monitores de densidad utilizan la compensación de temperatura, por qué el monitoreo preciso de densidad es importante y cómo se pueden verificar los puntos de alarma para apoyar una operación segura y conforme a normativas en equipos de conmutación aislados.
Tabla de Contenidos
Qué es la densidad del gas SF₆ y por qué es importante
Sensores y Monitores de Densidad de Gas SF₆ Explicados
Cómo afecta la Temperatura a las mediciones de Densidad del gas SF₆

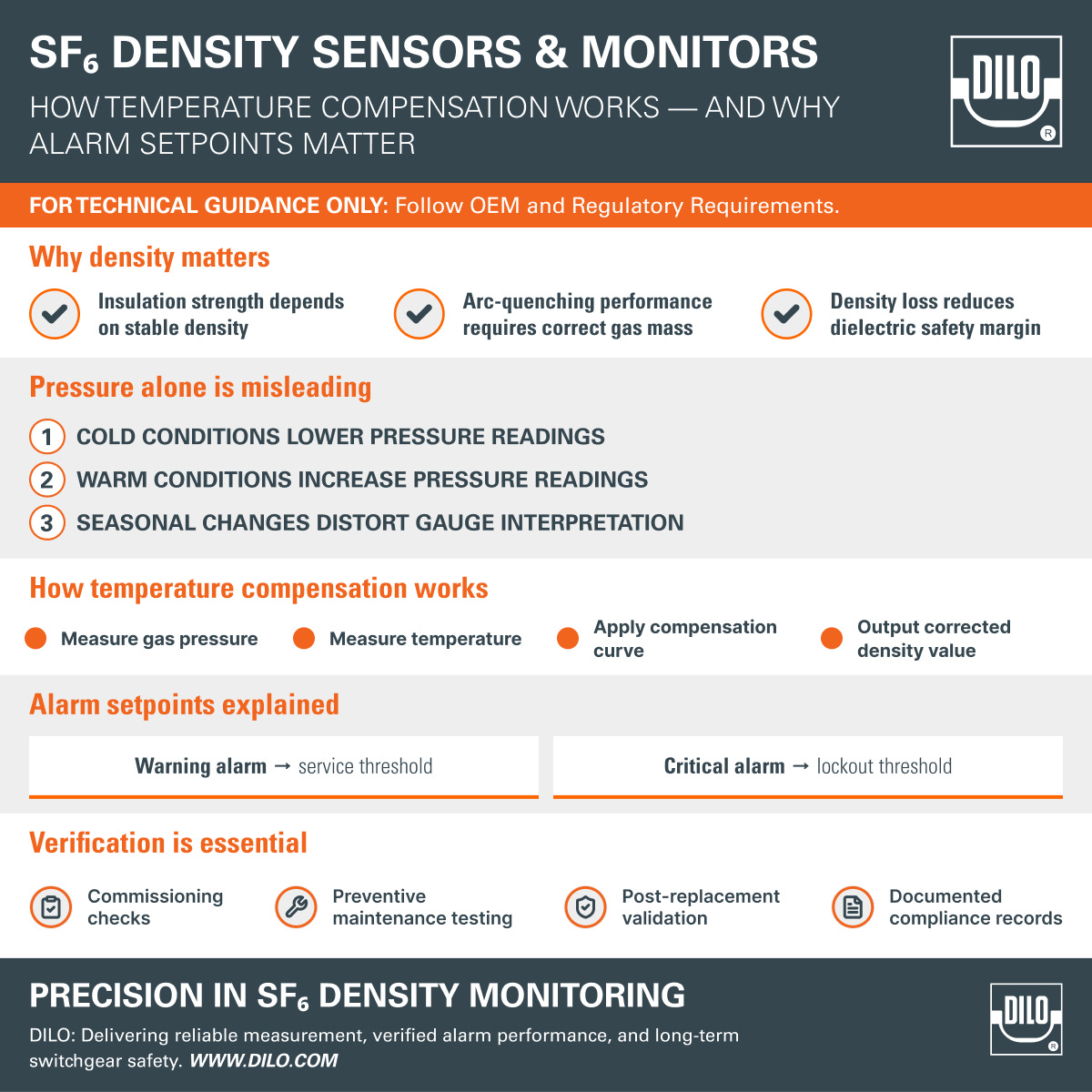

Cómo funciona la compensación de Temperatura en la práctica
Puntos de Alarma y su Rol en el Monitoreo de Densidad de SF₆
Verificación de los Puntos de Alarma para Precisión y Cumplimiento Normativo
Equipos y Soluciones de Monitoreo de Densidad de Gas SF₆
Consideraciones de Mantenimiento y Calibración
Qué es la densidad del gas SF₆ y por qué es importante
La densidad del gas SF₆ se refiere a la cantidad de masa de gas contenida dentro de un volumen dado de un sistema sellado. A diferencia de la presión por sí sola, la densidad refleja directamente cuánto medio aislante está realmente presente dentro de un compartimento de gas. Esta distinción es crítica porque la resistencia del aislamiento eléctrico depende de la densidad del gas, no de la presión.
En un gabinete GIS sellado, la presión puede fluctuar a lo largo del día a medida que la temperatura ambiente sube y baja. Un ambiente frío puede reducir la presión incluso cuando la cantidad de gas permanece sin cambios, mientras que temperaturas más altas pueden aumentar la presión sin proporcionar ningún beneficio aislante adicional. Confiar únicamente en un manómetro o transmisor de presión puede llevar, por lo tanto, a conclusiones incorrectas sobre el estado del gas SF₆.
El monitoreo de densidad evita este problema al tener en cuenta los efectos de la temperatura. Al determinar si un cambio de presión es causado por variación de temperatura o por pérdida real de gas, la medición de densidad del gas SF₆ proporciona una indicación mucho más confiable del estado del sistema. Esto es esencial para mantener el desempeño dieléctrico, garantizar un corte de arco eficaz y prevenir descargas parciales o fallas de aislamiento.
Sensores y Monitores de Densidad de Gas SF₆ Explicados
Un sensor de densidad de gas SF₆ está diseñado para medir tanto la presión como la temperatura dentro de un compartimento lleno de gas y convertir esos valores en una señal de densidad corregida por temperatura. En lugar de mostrar datos de presión bruta, el sensor calcula el valor de densidad de gas equivalente referenciado a una temperatura estándar, lo que permite una evaluación consistente independientemente de las condiciones ambientales.
Un monitor de densidad de gas SF₆ amplía este principio añadiendo funciones de alarma, salidas de señal y, en ocasiones, interfaces de comunicación. Estos monitores generalmente se montan directamente sobre los compartimentos de gas en equipos de conmutación aislados y evalúan continuamente si la densidad del gas se mantiene dentro de los límites operativos aceptables. Cuando la densidad cae por debajo de umbrales predefinidos, se activan alarmas de advertencia o críticas.
Los equipos modernos de densidad de gas SF₆ frecuentemente integran varios componentes en un solo dispositivo, incluyendo transmisores de presión, sensores de temperatura, indicadores de densidad y contactos de alarma eléctricos. En sistemas más avanzados, los monitores de densidad pueden interconectarse con detectores de gas o soluciones híbridas de monitoreo de gas, especialmente en instalaciones donde el monitoreo ambiental y la detección de fugas son requeridos junto con el control de densidad.
Estos sistemas son ampliamente utilizados en equipos de conmutación aislados con gas, interruptores de circuito, barras colectoras aisladas con gas y otros activos de alta tensión donde el desempeño constante del aislamiento es esencial.
Cómo afecta la temperatura a las mediciones de densidad del gas SF₆
El comportamiento del gas SF₆ sigue los principios físicos básicos que rigen la presión, el volumen y la temperatura. Cuando la temperatura aumenta, la presión del gas sube; cuando la temperatura disminuye, la presión baja. Es importante destacar que estos cambios de presión pueden ocurrir incluso cuando la cantidad real de gas en el sistema permanece constante.
Por eso las lecturas de presión estándar pueden ser engañosas en aplicaciones de equipos de conmutación aislados. Una caída de presión en una mañana fría puede parecer una fuga, mientras que un aumento de presión durante el clima cálido podría enmascarar una pérdida gradual de gas. Sin compensación de temperatura, los operadores pueden enfrentarse a alarmas falsas, intervenciones de mantenimiento innecesarias o, lo que es peor, la falta de detección de pérdidas reales de gas.
La compensación de temperatura aborda este problema normalizando las lecturas de presión a una temperatura de referencia. Al hacerlo, los sensores de densidad de gas SF₆ garantizan que las variaciones causadas puramente por la temperatura no afecten la evaluación de la densidad. Esto hace que el monitoreo de densidad sea mucho más confiable que la medición exclusiva de presión y permite que los puntos de alarma permanezcan significativos en todo el rango de temperatura operativa.
Cómo Funciona la compensación de Temperatura en la Práctica
Los sensores de densidad de gas SF₆ con compensación de temperatura se basan en la medición integrada de temperatura combinada con algoritmos internos de compensación. El sensor registra continuamente la presión y la temperatura del gas dentro del compartimento. Utilizando las características predefinidas del gas y las curvas de corrección aprobadas por el fabricante, el dispositivo calcula el valor de densidad equivalente como si el gas estuviera a una temperatura de referencia estándar.
Este proceso ocurre en tiempo real. A medida que las condiciones ambientales cambian, el valor de densidad permanece estable siempre que la cantidad real de gas no cambie. Si el gas comienza a fugarse, la lectura de densidad disminuye independientemente de la temperatura, lo que permite que el sistema de monitoreo responda con precisión.
En términos prácticos, esto significa que los operadores pueden confiar en las lecturas de densidad para reflejar las verdaderas condiciones de aislamiento, en lugar de reaccionar a las fluctuaciones normales de temperatura estacionales o diarias. Para instalaciones de alta tensión donde los márgenes de seguridad son críticos, esta confiabilidad es esencial.
Puntos de Alarma y su Rol en el Monitoreo de Densidad de SF₆
Los puntos de alarma definen los umbrales de densidad a los que un sistema indica que se requiere atención. La mayoría de los monitores de densidad de gas SF₆ utilizan al menos dos niveles de alarma. Una alarma de advertencia generalmente indica que la densidad ha caído por debajo de un nivel recomendado y que se debe planificar el mantenimiento. Una alarma crítica indica que la densidad ha caído a un punto donde ya no se puede garantizar una operación segura.
Estos puntos de ajuste generalmente son determinados por el fabricante del equipo y se basan en los requisitos de diseño, los márgenes de aislamiento y las normas industriales aplicables. Dado que los monitores de densidad utilizan valores con compensación de temperatura, los umbrales de alarma permanecen consistentes en diferentes condiciones ambientales.
Sin una compensación adecuada, los puntos de alarma variarían con la temperatura, haciéndolos poco confiables. El monitoreo de densidad de gas SF₆ con compensación de temperatura garantiza que las alarmas reflejen la pérdida real de gas en lugar de los efectos ambientales, mejorando tanto la seguridad como la eficiencia operativa.
Verificación de los Puntos de Alarma para Precisión y Cumplimiento Normativo
Incluso el monitor de densidad de gas SF₆ más avanzado debe verificarse periódicamente para garantizar que los puntos de alarma se activen con los valores de densidad correctos. La verificación confirma que el sensor, la lógica de compensación y los contactos de alarma funcionan según lo previsto.
Los sistemas de prueba como el DensiControl DA permiten a los técnicos simular condiciones de densidad definidas sin retirar el monitor del servicio. Estos dispositivos permiten verificar los puntos de activación de alarma de manera precisa y eficiente durante la puesta en marcha o el mantenimiento de rutina.
Durante la verificación, el monitor de densidad generalmente se aísla del compartimento de gas mediante accesorios dedicados. El aislamiento seguro es crítico, razón por la cual componentes como las Válvulas de Bloqueo para Monitores de Densidad se utilizan comúnmente. Permiten realizar pruebas sin liberar gas SF₆ y ayudan a mantener tanto la seguridad como el cumplimiento ambiental.
Las mejores prácticas implican documentar los resultados de la verificación, comparar los puntos de alarma medidos con las especificaciones del fabricante original (OEM) y repetir el proceso a intervalos definidos o después de trabajos de mantenimiento. La verificación regular garantiza la confiabilidad continua de los sistemas de monitoreo de densidad de gas SF₆ y apoya el cumplimiento normativo.
Equipos y Soluciones de Monitoreo de Densidad de Gas SF₆
Los equipos de densidad de gas SF₆ están disponibles en varias configuraciones, cada una adecuada para diferentes necesidades operativas. Los indicadores de densidad independientes proporcionan indicación visual local y funcionalidad básica de alarma, lo que los hace adecuados para instalaciones más simples donde no se requiere monitoreo remoto.
Los sistemas de monitoreo de densidad integrados combinan sensores electrónicos, salidas de alarma e interfaces de comunicación para habilitar el monitoreo continuo y la integración con sistemas SCADA o de gestión de activos. Estas soluciones se utilizan comúnmente en subestaciones modernas e instalaciones industriales donde el monitoreo centralizado es esencial.
Los sistemas híbridos van un paso más allá al combinar el monitoreo de densidad con la detección de gas o el monitoreo ambiental. Estas configuraciones se eligen a menudo para instalaciones con requisitos estrictos de seguridad o ambientales, donde la detección temprana de fugas y la gestión integral del gas son prioridades.
La elección de la solución adecuada de monitoreo de densidad de gas SF₆ depende de la complejidad del sistema, los requisitos de seguridad y la estrategia operativa.
Consideraciones de Mantenimiento y Calibración
Al igual que todos los dispositivos de medición, los sensores de densidad de gas SF₆ requieren calibración e inspección periódicas. Con el tiempo, la deriva del sensor, el envejecimiento de los componentes o la exposición ambiental pueden afectar la precisión de la medición. La calibración regular garantiza que la compensación de temperatura siga siendo efectiva y que los puntos de alarma sigan siendo confiables.
Los fabricantes generalmente recomiendan la verificación anual para activos críticos, con comprobaciones adicionales después de operaciones de manejo de gas o actividades de mantenimiento importantes. Las señales de advertencia, como alarmas falsas frecuentes, lecturas inconsistentes o comportamiento de alarma inexplicable, deben provocar una inspección inmediata.
El mantenimiento proactivo no solo mejora la precisión de la medición, sino que también reduce el riesgo de interrupciones inesperadas y prolonga la vida útil de los equipos de conmutación aislados.
Los sensores de densidad de gas SF₆ y los monitores de densidad desempeñan un papel crucial en la operación segura y confiable de los equipos de conmutación aislados con gas. Al medir la densidad real del gas en lugar de la presión bruta, proporcionan una imagen precisa de las condiciones de aislamiento dentro de los equipos de alta tensión.
La compensación de temperatura es la tecnología habilitadora clave que hace posible esto. Elimina los errores causados por cambios ambientales, estabiliza los puntos de alarma y garantiza que el monitoreo de densidad refleje la pérdida real de gas en lugar de la variación normal de temperatura. La verificación de los puntos de alarma mediante equipos de prueba y métodos de aislamiento adecuados fortalece aún más la confiabilidad del sistema y el cumplimiento normativo.
Para las empresas de servicios públicos, los operadores industriales y los profesionales de mantenimiento, comprender cómo funciona el monitoreo de densidad de gas SF₆ y cómo mantenerlo adecuadamente es esencial para proteger los activos, garantizar la seguridad y lograr una confianza operativa a largo plazo.
Fuente: SF6 Gas Density Sensor and Monitoring: How Temperature Compensation Works
